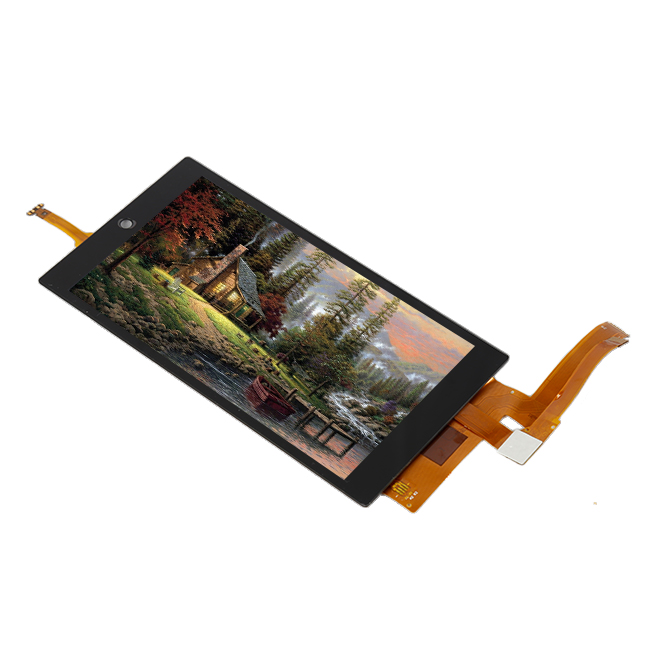

研发、制造、生产和销售于一体的显示技术方案集合商天正达今天为大家讲讲天正达TS8270UN-2显示屏的接口类型有哪些?天正达TS8270UN-2显示屏的接口类型。天正达TS8270UN-2显示屏的连接方式主要围绕其核心MIPI接口设计，结合物理排线与信号协议实现高效、稳定的显示功能，具体如下：
天正达TS8270UN-2显示屏的连接方式
一、核心接口类型：MIPI-4 Line
TS8270UN-2采用MIPI(Mobile Industry Processor Interface)接口，具体为4线MIPI DSI(Display Serial Interface)设计。这一接口通过差分信号线(如CLKP/CLKN、D0P/D0N等)实现高速数据传输，支持高分辨率(如1024×600)和快速刷新率(通常≥60Hz)，满足车载中控屏、工业设备等对实时显示的需求。
优势：
低功耗：MIPI接口采用低压差分信号(LVDS)技术，功耗低于传统并行接口(如RGB)。
信号线少：4线配置平衡了带宽与成本，适用于中尺寸显示屏的连接。
布线便捷：信号线数量少，便于在紧凑空间内布线，适合车载、智能家居等对体积敏感的场景。
兼容性强：MIPI DSI是移动设备(如智能手机、车载仪表)的主流显示接口，TS8270UN-2的兼容性使其可轻松接入支持MIPI的主控芯片(如车载娱乐系统处理器、工业控制器)，减少适配成本。
二、物理连接方式：FPC/FFC柔性排线
TS8270UN-2的接口通常通过FPC(Flexible Printed Circuit，柔性印刷电路)或FFC(Flexible Flat Cable，柔性扁平电缆)实现物理连接。
FPC排线：
结构：由聚酰亚胺或聚酯薄膜基材制成，表面覆盖铜箔电路，具有轻薄、可弯曲的特点。
应用：直接焊接在TS8270UN-2的MIPI接口焊盘上，或通过连接器(如ZIF、BTB)与主板对接，适用于空间受限的场景(如车载中控屏内部布线)。
FFC排线：
结构：由扁平铜箔导体夹在两层绝缘薄膜之间制成，成本低于FPC，但弯曲半径较大。
应用：通过标准化连接器(如0.5mm间距)与TS8270UN-2接口对接，常用于工业设备、智能家居等对成本敏感的场景。
三、信号传输协议：MIPI DSI标准
除物理接口外，TS8270UN-2的连接还需遵循MIPI DSI协议，确保数据正确解析。
协议内容：MIPI DSI定义了显示数据的封装格式(如DCS命令、像素数据)、传输时序(如HSYNC、VSYNC)和错误检测机制。主控芯片需通过驱动软件配置这些参数，实现与TS8270UN-2的同步显示。
初始化过程：连接后需通过I2C或SPI接口发送初始化命令(如设置分辨率、刷新率、背光亮度)，激活MIPI DSI链路。天正达通常提供配套的初始化代码或工具，简化开发流程。
四、连接对象与实践案例
车载娱乐系统：
连接对象：主控芯片(如瑞萨R-Car、NXP i.MX系列)。
实践案例：TS8270UN-2通过FPC排线连接至主控板的MIPI DSI接口，主控芯片运行Linux或QNX系统，驱动显示屏显示导航、多媒体等信息。
优势：MIPI接口的低延迟特性确保倒车影像等实时功能的流畅性。
工业设备：
连接对象：工业PLC或HMI(人机界面)控制器。
实践案例：TS8270UN-2通过FFC排线连接至控制器的MIPI接口，显示设备状态、操作菜单等。
优势：MIPI接口的抗干扰能力(如差分信号)适应工业环境中的电磁干扰。
五、连接注意事项
信号完整性：MIPI DSI对信号完整性要求高，需确保排线长度≤15cm(具体视信号速率而定)，避免信号衰减导致显示异常。建议在排线两端添加终端电阻(如50Ω)，匹配传输线特性阻抗。
静电保护：MIPI接口对静电敏感，需在排线连接器处添加ESD保护器件(如TVS二极管)，防止静电击穿。
温度范围：TS8270UN-2的工作温度范围为-20℃至+70℃，连接材料(如排线、胶水)需满足此范围，避免高温导致排线脱落或低温脆化。
关于天正达TS8270UN-2显示屏的接口类型有哪些?天正达TS8270UN-2显示屏的接口类型的知识点，想要了解更多的，可关注天正达官网，如有需要了解TFT-LCM、OLED、CTP等显示触控一体方案及模组产品的相关技术知识，欢迎留言获取!
