研发、制造、生产和销售于一体的显示技术方案集合商天正达今天为大家讲讲液晶显示屏MIPI接口传输速率影响因数是什么?液晶显示屏MIPI接口传输速率影响因数。MIPI接口传输速率的核心影响因数包括时钟频率、数据通道数量、传输模式、信号完整性、协议开销五个方面，其中时钟频率和通道数是决定性参数。

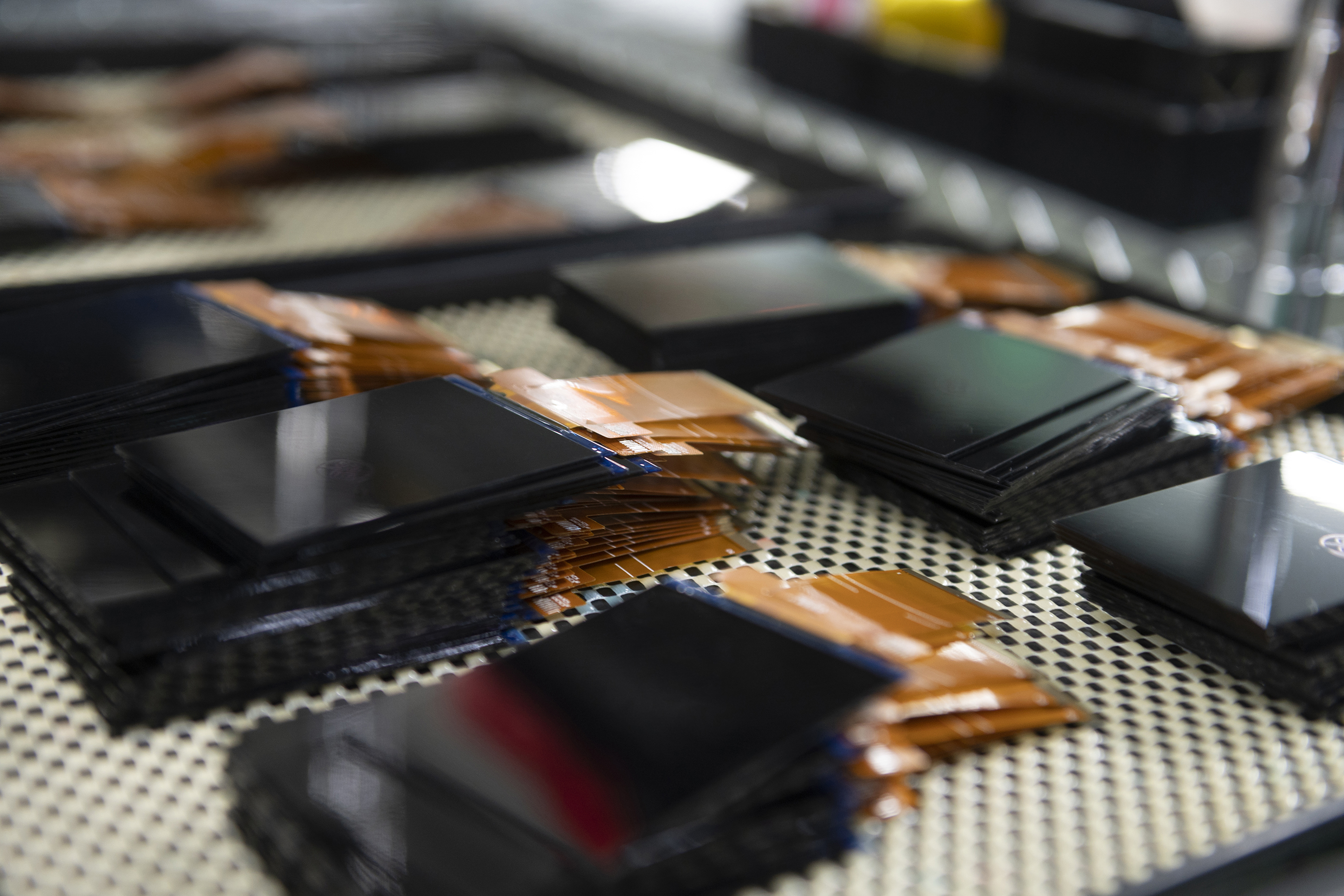

  液晶显示屏MIPI接口传输速率影响因数

  主要影响因数详解

  1. 时钟频率(Clock Frequency)

  这是最直接的影响因素。MIPI D-PHY标准中，单通道最高时钟频率可达1.5GHz(HS模式)，实际速率与时钟频率成正比。频率越高，单位时间内传输的比特数越多，但受限于信号完整性和功耗约束。

  2. 数据通道数量(Lane Count)

  MIPI支持1-4个数据通道(Lane)并行传输。在相同时钟频率下，4通道的带宽是单通道的4倍。例如，单通道1Gbps，四通道可达4Gbps。通道数选择取决于分辨率、刷新率和色深需求。

  3. 传输模式(HS/LP模式切换)

  MIPI采用HS(高速)和LP(低功耗)双模式。HS模式用于数据传输，LP模式用于控制。HS/LP切换时间、LP模式下的控制命令传输效率都会影响有效带宽。频繁的模式切换会降低平均传输速率。

  4. 信号完整性(SI)

  包括PCB走线长度匹配、阻抗控制、串扰、反射等。信号质量差会导致误码率上升，系统可能通过降低时钟频率或重传机制来补偿，从而降低有效传输速率。长走线、过孔、连接器都会引入信号衰减。

  5. 协议开销与编码方式

  MIPI D-PHY采用8b/10b编码(每8位数据编码为10位传输)，实际有效带宽为标称速率的80%。此外，帧同步、行同步、ECC校验等协议开销也会占用部分带宽。

  其他次要因素

  电源噪声：电源纹波会影响时钟抖动，间接影响最高可稳定运行的频率

  温度：高温环境下半导体特性变化，可能需降频工作

  ESD保护器件：保护电路会引入寄生电容，影响信号边沿

  驱动能力配置：不匹配的驱动电流会导致信号质量下降

  实际速率计算示例

  以1920×1080@60Hz、24bpp(RGB888)为例：

  总带宽需求 = 1920×1080×60×24 ≈ 2.98Gbps

  考虑8b/10b编码后，需物理层速率 ≈ 3.73Gbps

  若使用双通道MIPI，每通道需约1.87Gbps(需1.5GHz时钟)

  若信号完整性不理想，可能无法稳定运行在1.5GHz，需降频或增加通道数。

  关键提示：设计时需预留20-30%的速率余量，以应对工艺偏差、温度变化和信号衰减。高分辨率应用建议优先增加通道数而非单纯提高时钟频率，因为多通道对信号完整性要求相对较低。
