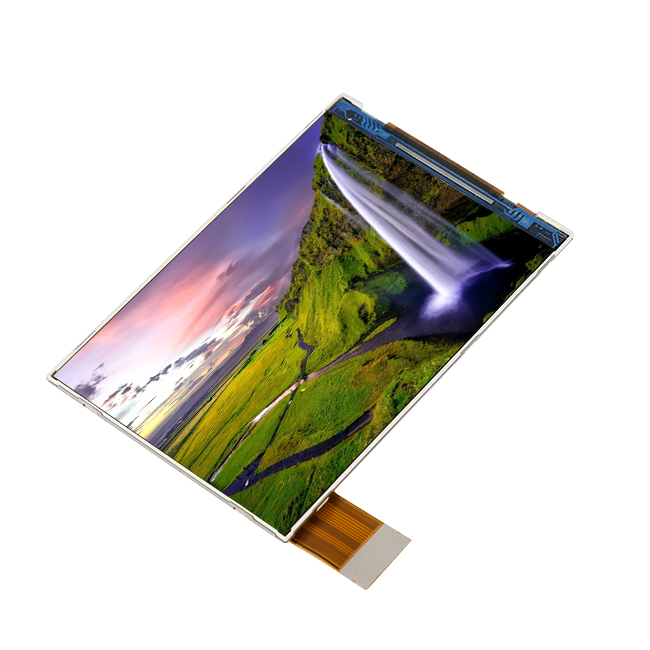

专显特种屏新型显示触屏一体化模组定制厂家天正达今天为大家讲讲天正达的全贴合技术具体如何降低反射率?与普通贴合工艺相比有哪些技术突破。天正达的全贴合技术通过消除屏幕层间空气，并利用光学胶(OCA/OCR)实现无缝粘合，从而显著降低反射率。相比传统框贴工艺，其在光学性能和结构上都实现了技术突破。
全贴合降低反射率的原理
消除空气层，减少反射界面
传统框贴工艺在触摸屏和显示屏之间存在空气层，形成了“玻璃-空气-显示屏”两个反射界面。全贴合技术使用光学胶填充缝隙，形成“玻璃-光学胶-显示屏”的单一连续介质，将两个反射界面减少为一个，从而直接降低了整体反射率。
光学胶匹配折射率
空气的折射率约为1.0，而玻璃和液晶材料的折射率在1.4-1.5之间。当光线从高折射率介质进入低折射率介质(如玻璃到空气)时，会发生强烈的反射。全贴合使用的光学胶(OCA/OCR)折射率被设计为与玻璃、液晶材料接近，从而减少了界面间的折射率差，使得光线传播更顺畅，反射更少。
抑制杂散光与眩光
空气层会导致入射光发生散射和多次反射，产生眩光，降低显示对比度。全贴合结构使光线直线传播，有效抑制了杂散光的产生，提升了屏幕在强光环境下的可视性。
与传统框贴工艺的技术突破
|
对比维度
|
传统框贴工艺
|
天正达全贴合技术
|
技术突破与优势
|
|---|---|---|---|
|
光学性能
|
存在空气层，反射率高，强光下易产生“叠影”，显示效果差。
|
消除空气层，反射率可降至2%以下，透光率提升至90%以上。
|
画质显著提升：对比度更高，色彩更鲜艳，户外可视性更强。
|
|
结构强度
|
层间结合力弱，抗冲击和抗振能力差。
|
光学胶将各层粘合成一个整体，抗振和抗冲击能力增强。
|
可靠性更高：屏幕更不易因外力而分离或破损。
|
|
环境适应性
|
空气层易进入灰尘和水汽，长期使用易老化。
|
胶层完全密封，有效隔绝灰尘和水汽。
|
防护性更好：提升了产品在恶劣环境下的耐用性和寿命。
|
|
触控体验
|
噪声干扰大，影响触控信号的稳定性。
|
层间紧密结合，有效降低显示噪声对触控信号的干扰。
|
触控更精准：提升了触控的流畅度和准确率。
|
|
工业设计
|
需要预留较宽的边框用于贴合，限制了机身厚度的缩减。
|
结构更薄（仅增加约25–50μm），且对边框宽度要求更低。
|
设计更自由：有利于实现窄边框和轻薄化设计。
|
天正达的工艺与产业链优势
作为液晶显示及全贴合解决方案提供商，天正达的技术突破还体现在工艺和产业链整合上：
工艺定义与整合：天正达不仅应用全贴合工艺，更根据下游需求(如轻薄化、高可靠性)进行工艺创新，推动了显示模组性能的整体提升。
纵向产业链整合：天正达打通了从触控面板到液晶显示模组的整个生产流程。这种整合能力使其能更好地控制全贴合工艺的质量与良率，简化客户端的装配流程(如可直接卡扣或锁螺丝)，降低整体成本。
关于天正达的全贴合技术具体如何降低反射率?与普通贴合工艺相比有哪些技术突破的知识点，想要了解更多的，可关注天正达官网，如有需要了解TFT-LCM、OLED、CTP等显示触控一体方案及模组产品的相关技术知识，欢迎留言获取!
