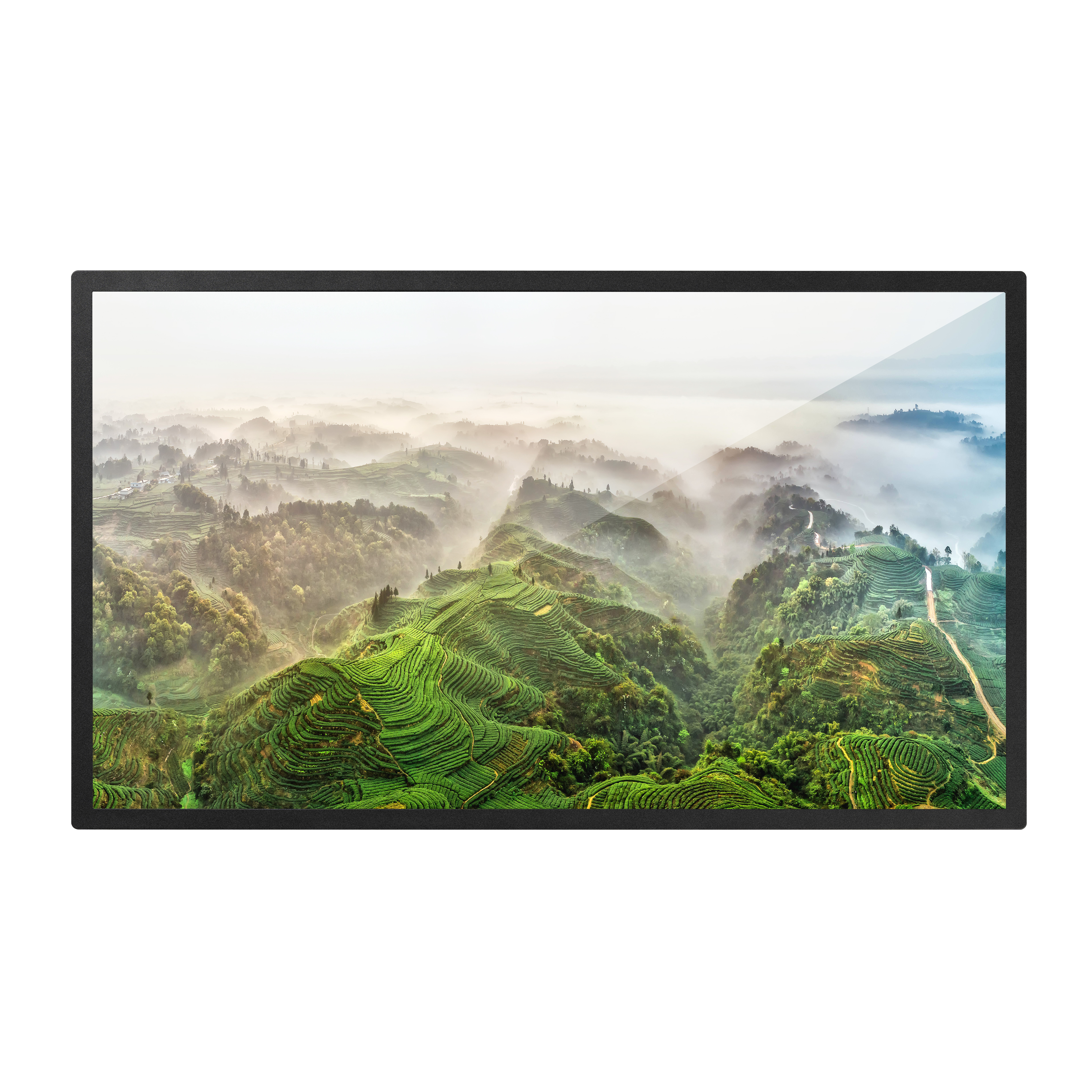

专显特种屏新型显示触屏一体化模组定制厂家天正达今天为大家讲讲宽温液晶屏的Gamma电压补偿电路具体是如何设计的?在不同温度点如何自动调整。宽温液晶屏的 Gamma 电压补偿电路，核心目的是抵消液晶材料阈值电压(Vth)和电容特性随温度漂移带来的灰度显示异常(如低温发暗、高温泛白)。其设计通常围绕“温度采样 + 电压生成/校准”展开，具体实现和自动调整逻辑如下：

  一、Gamma 电压补偿电路的典型设计架构

  1. 核心组成模块

  温度传感器(NTC/PTC 或数字温度传感器)

  贴近液晶屏玻璃或 PCB 板温度敏感区域布置，实时采集环境温度(精度通常 ±1℃~±2℃)。

  基准电压源(带温漂补偿或外部可调)

  提供初始稳定的参考电压(如 2.5V 或 3.3V)，部分设计会用带温度系数的基准，或后续由可变电源动态调整。

  Gamma 电压生成电路

  常见有两种形式：

  电阻串分压 + 缓冲运放：由一串精密电阻分压产生多个 Gamma 阶电压(V0~V10 等)，缓冲后送给源极驱动 IC 的 Gamma 引脚。

  可编程 Gamma 芯片 / 源驱 IC 内置 Gamma RAM：通过 I²C/SPI 接口写入不同 Gamma 寄存器值来改变输出灰度电压。

  控制与查找表(LUT)单元(在主控 MCU / TCON / 驱动 IC 内)

  存储“温度—Gamma 电压修正值”对应关系，根据温度传感器的数值查表并输出控制信号。

  2. 典型电路连接示意

  温度传感器 → MCU/TCON(读取温度)

  MCU/TCON → 查找表(LUT)→ 控制接口(I²C/SPI/PWM/模拟电压)

  ↓

  Gamma 电压生成电路(电阻网络 / 可编程 IC)

  ↓

  源极驱动 IC 的 Gamma 引脚(V0~Vn)

  二、不同温度点是如何自动调整的?

  1. 温度分段与 Gamma 曲线标定

  在研发阶段，会在多个温度点(如 -30℃、-20℃、0℃、25℃、50℃、70℃、80℃)下：

  点亮液晶屏，测量不同灰度下的实际亮度/电压;

  调整 Gamma 电压，使灰度—亮度(或灰度—透射率)曲线在不同温度下尽量一致;

  记录每个温度点对应的 Gamma 电压组(或寄存器值组)，形成温度-Gamma 对照表(LUT)。

  2. 运行时自动调整流程

  温度采样：系统上电后，MCU/TCON 定期(如每 1~5 秒)读取温度传感器数值。

  查表与插值：

  若当前温度等于 LUT 中某个标定点，直接调取对应 Gamma 值;

  若在当前两个标定点之间(如 18℃ 在 0℃ 与 25℃ 之间)，常做线性插值计算过渡 Gamma 值，避免跳变。

  更新 Gamma 设置：

  对电阻分压式：可通过数字电位器(如 X9C103)或DAC改变分压节点电压;

  对可编程 Gamma IC / 内置 Gamma RAM：通过 I²C/SPI 写入新的寄存器值。

  平滑切换：有些设计会在写入新 Gamma 值时短暂 blanking(消隐)或做渐变，防止屏幕闪烁。

  3. 简化低成本方案

  若没有复杂可编程 IC，也可用：

  NTC 直接接入 Gamma 分压电阻网络，利用 NTC 阻值随温度变化的特性，让分压点电压随温度自然偏移(属于模拟补偿，精度低但成本低);

  或多组固定 Gamma 电阻网络 + 温控开关(晶体管/模拟开关)切换，适用于温区要求不极端的场景。

  三、设计注意点

  温度采样位置要贴近液晶屏有效区，避免仅测 PCB 导致滞后;

  Gamma 电压变化不宜过大、过快，否则可能出现肉眼可见的亮度跳变;

  宽温 LCD 常配合温度自适应 VCOM 补偿、帧频微调一起使用，效果更全面。

  如果你有具体液晶屏型号或驱动 IC(如 ST7701、ILI9881 等)，我可以按典型应用电路进一步细化到电阻/DAC/寄存器配置层面。
